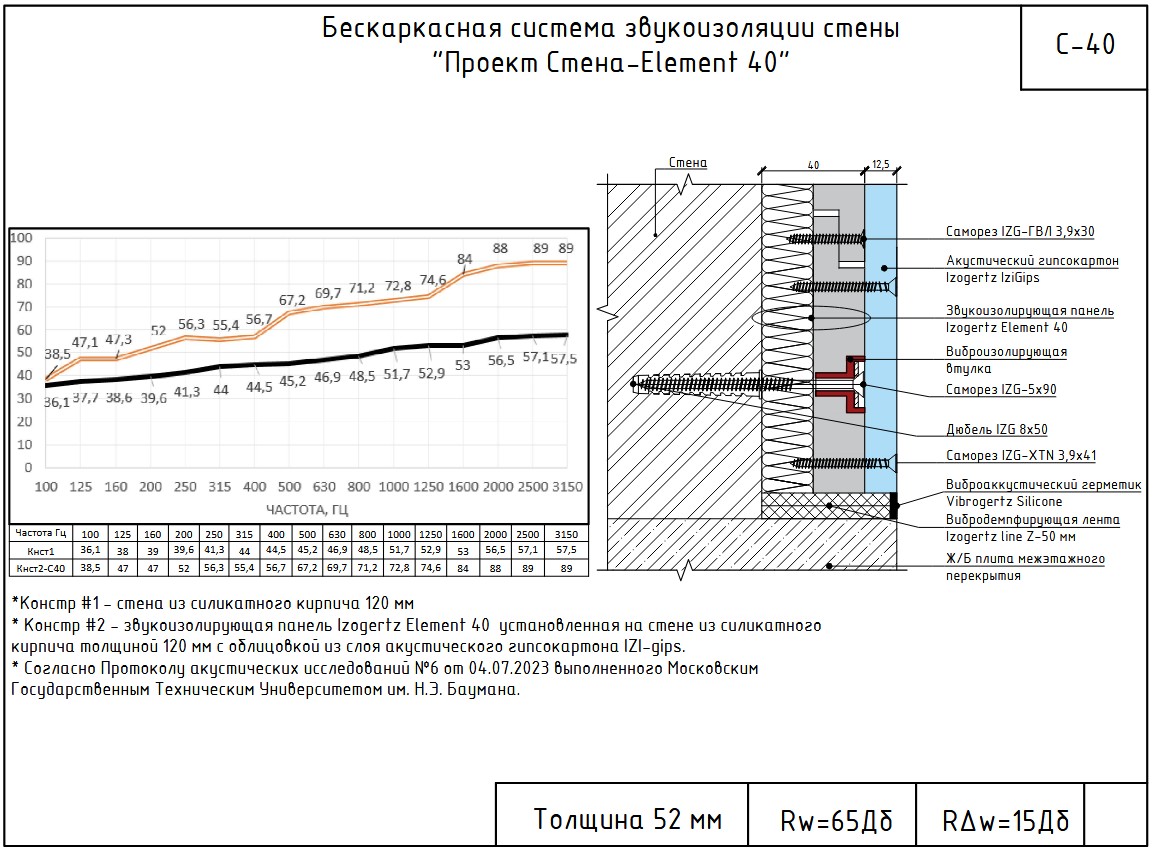

Бескаркасная система звукоизоляции стены «Проект Стена-Element 40»

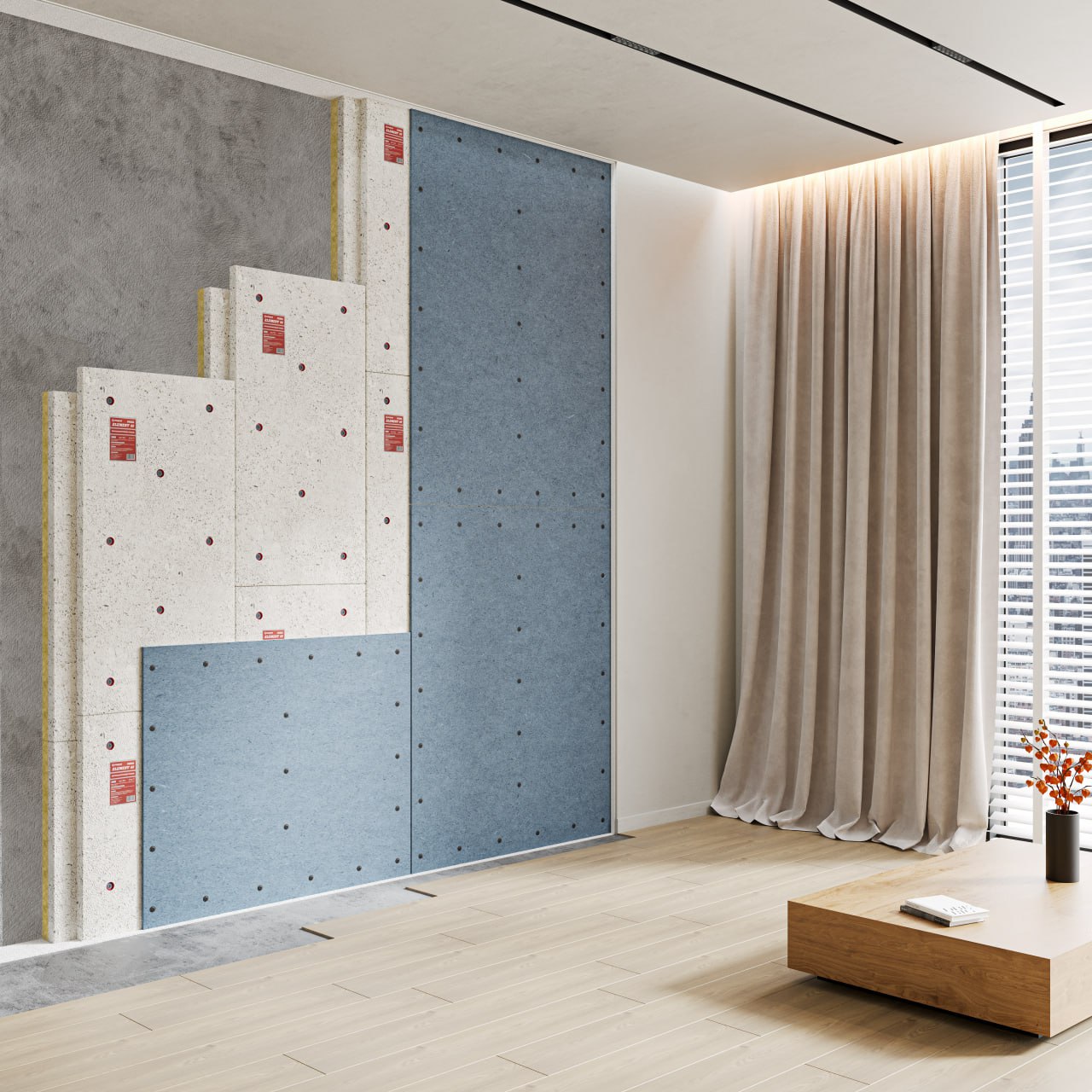

Element 40 — тонкое бескаркасное решение, основанное на использовании комбинированной панели Izogertz Element 40 и звукоизоляционного гипсокартонного листа Izogertz IziGips.
Описание
Element 40 — тонкое бескаркасное решение, основанное на использовании комбинированной панели Izogertz Element 40 и звукоизоляционного гипсокартонного листа Izogertz IziGips. Применяется в многоквартирных и загородных домах, а также в нежилых помещениях. Отличается быстрым и простым монтажом.
Характеристики системы
| Толщина системы, мм | 52,5 мм |
| ΔRw | 15 дБ |
| Rw | 65 дБ |
В систему входят
Основные материалы
- Звукоизолирующая панель Izogertz Element 40 1200×600×40 мм с комплектом крепления
- Вибродемпфирующая лента Izogertz Line Z-50
- Виброакустический герметик Vibrogertz Silicone 300 мл
Общестроительные материалы
- Звукоизоляционный гипсокартон Izogertz IziGips
- Саморез ИЗГ-XTN 3,9х35
Детали
| Толщина, мм | 52, 5 |
|---|---|
| Индекс звукоизоляции Rw, дБ | 65 |
| Индекс доп. звукоизоляции ΔRw, дБ | 15 |
Похожие

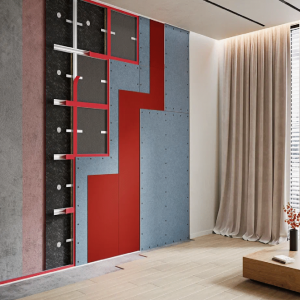

Звукоизоляция стен AKUSTA. Интерактивная схема монтажа
